woensdag 27 april 2011
dinsdag 26 april 2011
TOOL: D2C
De probleemstelling kan bekeken worden vanuit het standpunt van een systeem dat bestaat uit 2 toestanden die stabiel zijn door 2 bijhorende verbindingen. De overgang tussen de 2 verbindingen is mogelijk door niet permanente verbindingen te gebruiken.
Een handige tool hierbij: D2C (Design to connect)
- Blog
- documentatie van verschillende verbindingstechnieken
- Toolcards (pdf)
- "kaartspel"
TENSEGRITY: exploratie

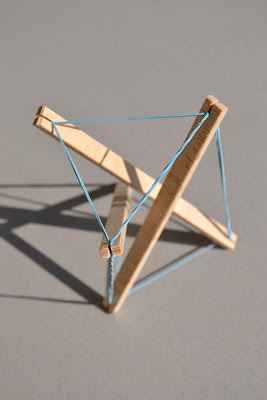

Exploratie: tensegrity met 3 staven:
Exploratie: bouwelement voor tensegrity structuren ("balk" + rekker)

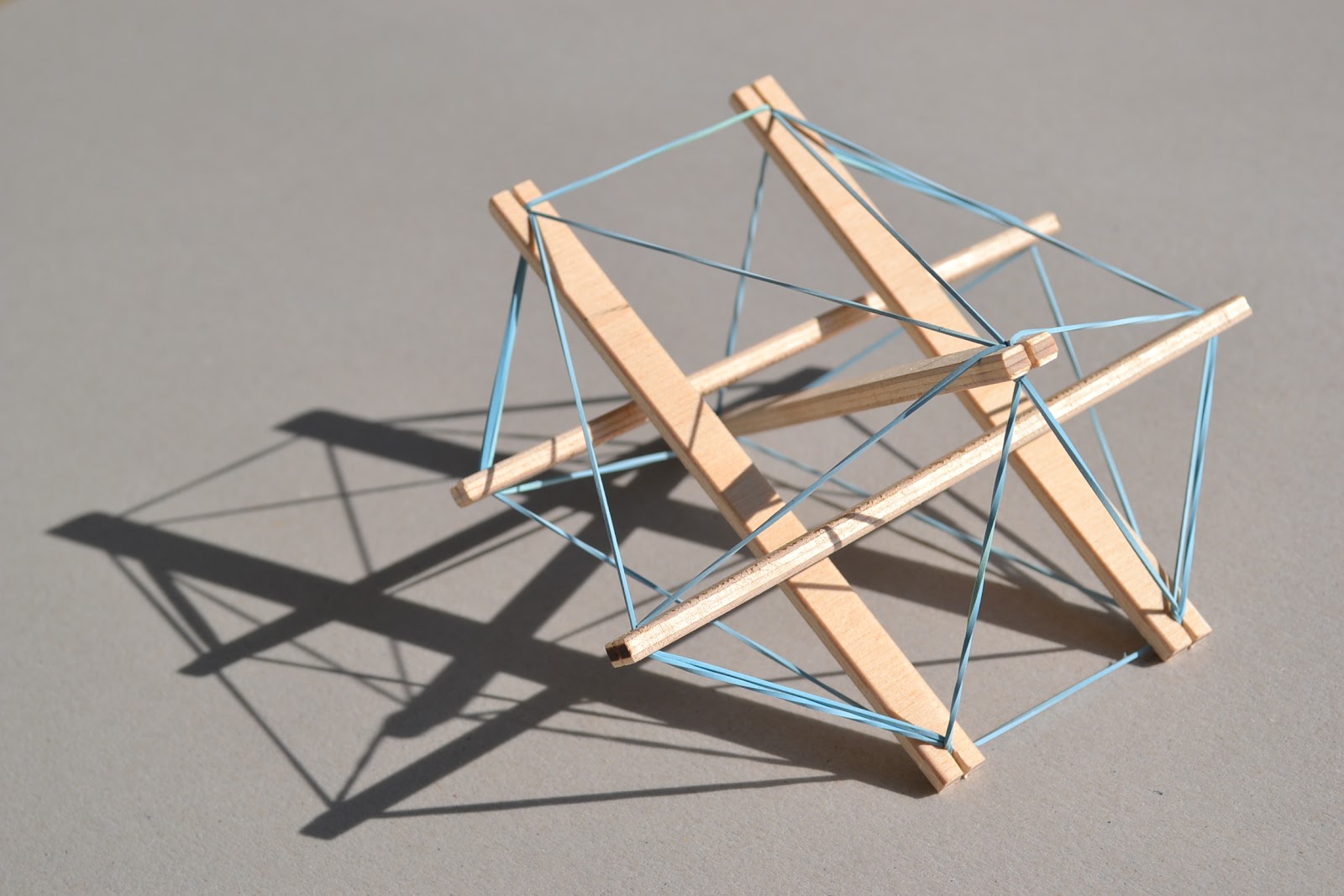

Model met 3 staven:
TENSEGRITY: Informatie
Tensegrity is een samentrekking van tension en structural integrity. Het verwijst naar de integriteit van structuren gebaseerd op een evenwicht tussen trek- en drukbelastingen. De trekkrachten worden opgevangen in flexibele staalkabels. De drukkrachten worden opgevangen in staven van staal, aluminium of hout.
Tensegrity was als eerste benut door Kenneth Snelson om structuren te maken zoals zijn 18 meter hoge Needle Tower in 1968.
De term 'tensegrity' wordt toegeschreven aan Buckminster Fuller. Fuller is onder andere bekend door zijn geodetische koepels, welke hij ontwikkelde op basis van de concepten die gedemonstreerd worden door Snelson door middel van zijn structuren.
Tensegrity was als eerste benut door Kenneth Snelson om structuren te maken zoals zijn 18 meter hoge Needle Tower in 1968.
De term 'tensegrity' wordt toegeschreven aan Buckminster Fuller. Fuller is onder andere bekend door zijn geodetische koepels, welke hij ontwikkelde op basis van de concepten die gedemonstreerd worden door Snelson door middel van zijn structuren.
woensdag 20 april 2011
ALGEMENE INFORMATIE
kostprijs standaard prothesen:
Levensduur van een prothese:
Werkprotheses zijn over het algemeen ergonomischer, aangenamer zittend dan cosmethische protheses.
Sportprothesen zijn meer gericht op prestatie dan op het "esthetische aspect" (zelfde effect is aanwezig bij werkprotheses)
"Prothesedragers bestaan hoofdzakelijk uit oudere mensen (70% oudere en 30% jonge mensen)."
- onderbeenprothese: 3000EUR
- bovenbeenprothese: 8000EUR – 9000EUR
- Knie 3000 euro extra
Levensduur van een prothese:
- actief gebruik: tot 3 jaar
- passief gebruik: tot 10 jaar
Werkprotheses zijn over het algemeen ergonomischer, aangenamer zittend dan cosmethische protheses.
Sportprothesen zijn meer gericht op prestatie dan op het "esthetische aspect" (zelfde effect is aanwezig bij werkprotheses)
"Prothesedragers bestaan hoofdzakelijk uit oudere mensen (70% oudere en 30% jonge mensen)."
UNCANNY VALLEY
De uncanny valley is en begrip afkomstig uit de robotica. Dit houdt in dat een product/object/robot die menselijke eigenschappen vertoont die zeer dicht aanleunen bij menselijke uiterlijk/trekken een onaangename/afstotelijke/afkerige reactie uitlokken.
De "vallei" is een dip in de grafiek die de menselijke reactie weergeeft ten opzichte van de gelijkenis aan menselijke eigenschappen.
Indien men een esthetisch aantrekkelijke prothese wil maken moet men rekening houden met dit begrip.
Voorbeeld van een prothese die rekening houdt met dit begrip: in plaats van hyperrealistisch te werk gaan (siliconenen, ...) worden kwaliteitsvolle, esthetisch aansprekende materialen gebruikt.
OPDRACHT: eisen/wensen
Eisen opdrachtgever (CTO):
Eisen ontwerpproces (docenten):
- GEBRUIKSVRIENDELIJKHEID (verstelbaarheid)
- Verstellen van de hakhoogte moet eenvoudig zijn voor de gebruiker
- Initiëren van de overgangsfase moet intuïtief gebeuren (zonder handen, zo ergonomisch mogelijk)
- GEBRUIKSVRIENDELIJK (gebruik)
- Niet lomp
- Niet zwaar
- KOSTPRIJS
Eisen ontwerpproces (docenten):
- Veel prototypes, zelf testen, zelf ervaren
- Testen van: 1 schoen met hakhoogte van 4cm, andere schoen met verstelbaar mechanisme
OPDRACHT: schoen met instelbare hakhoogte
Klant: VIGO
Ontwerp een schoen waarvan de hak verstelbaar is in hoogte (2 toestanden: 0cm en 4cm hoogte). Hierdoor moet geen nieuwe prothese (passend bij een bepaalde hakhoogte van de andere schoen: hak, sportschoenen, …) worden aangekocht door gebruiker bij het aandoen van een ander type schoen met een verschillende hakhoogte.
Opmerking: Bij het gebruik van de verstelbare schoen, moet het zo zijn dat de krachtwerking op/doorheen de prothese zo is dat deze de gebruiker niet hindert tijdens gebruik (niet uit evenwicht brengen, vlot wandelen, …).
Belangrijk ergonomisch punt is om de belastingslijn goed te laten neerkomen, om de gebruiker niet uit evenwicht te brengen bij het wandelen/belasten van de prothese.
Opmerking: huidige tendens binnen bedrijf bestaat voornamelijk uit optimaliseren van bestaande concepten/modellen. De klant wenst nieuwe, innoverende, “out of the box”-ideeën, inspiratie, …
Ontwerp een schoen waarvan de hak verstelbaar is in hoogte (2 toestanden: 0cm en 4cm hoogte). Hierdoor moet geen nieuwe prothese (passend bij een bepaalde hakhoogte van de andere schoen: hak, sportschoenen, …) worden aangekocht door gebruiker bij het aandoen van een ander type schoen met een verschillende hakhoogte.
Opmerking: Bij het gebruik van de verstelbare schoen, moet het zo zijn dat de krachtwerking op/doorheen de prothese zo is dat deze de gebruiker niet hindert tijdens gebruik (niet uit evenwicht brengen, vlot wandelen, …).
Belangrijk ergonomisch punt is om de belastingslijn goed te laten neerkomen, om de gebruiker niet uit evenwicht te brengen bij het wandelen/belasten van de prothese.
Opmerking: huidige tendens binnen bedrijf bestaat voornamelijk uit optimaliseren van bestaande concepten/modellen. De klant wenst nieuwe, innoverende, “out of the box”-ideeën, inspiratie, …
